Описание

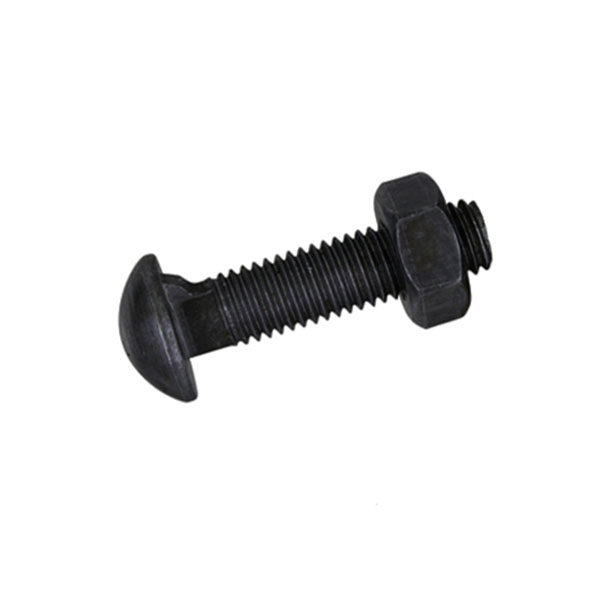

Вы можете заказать оптом болт стандарта DIN 607 с полукруглой головкой и усом (болт мебельный). Изделие обладает неполной метрической резьбой. Доступны диаметры: М8, М10, М12 и М16. Болт с усом DIN 607 применяется для создания соединений и различных креплений совместно с гайками. Область применения – производство мебели. Прочий мебельный крепеж также достаточно широко представлен в нашем каталоге. За получением консультаций и оформлением заказов обращайтесь к нашим специалистам.
| d | M8 | M10 | M12 | M16 |
|---|---|---|---|---|
| p | 1,25 | 1,5 | 1,75 | 2 |
| b | 22 — 28 | 26 — 32 | 30 — 36 | 38 — 57 |
| dk | 16.55 | 19.65 | 24.65 | 30.65 |
| ds | 8 | 10 | 12 | 16 |
| k | 6,38 | 7,45 | 9,65 | 11,75 |
| i | 2,3 | 2,7 | 3,2 | 3,5 |
| g | 3 | 3.2 | 3.6 | 4.2 |
| r1 | 8.9 | 10.5 | 13.3 | 15.8 |
| Вес 1000 шт. болтов в кг | ||||
| l | M8 | M10 | M12 | M16 |
| 30 | 15,3 | |||
| 35 | 17,1 | 27,3 | ||
| 40 | 19 | 30,2 | 49 | |
| 45 | 20,8 | 33,2 | 53,3 | 98 |
| 50 | 22,7 | 36,1 | 57,5 | 105 |
| 55 | 24,6 | 38,9 | 61,7 | 113 |
| 60 | 26,5 | 41,8 | 65,9 | 122 |
| 65 | 28,4 | 44,7 | 70,1 | 129 |
| 70 | 30,3 | 47,6 | 74,3 | 136 |
| 80 | 34 | 53,4 | 82,7 | 151 |
| 90 | 59,3 | 91 | 165 | |
| 100 | 65,1 | 99 | 180 | |
| 110 | 107 | 195 | ||
| 120 | 115 | 210 | ||
| 130 | 226 | |||
| 140 | 241 | |||
| 150 | 257 | |||
| 160 | 273 | |||
Обозначения:
d — номинальный диаметр резьбы
p — шаг резьбы
b — длина резьбы, мин.- макс.
dk — диаметр головки болта, не более
ds — диаметр стержня, не более
k — высота головки, не более
i — длина уса, не менее
g — ширина уса, не менее
r1 — радиус сферы
l — длина болта
Материалы:
- Сталь: 4.6 (класс прочности)
- Сталь с покрытием: гальваническая оцинковка
