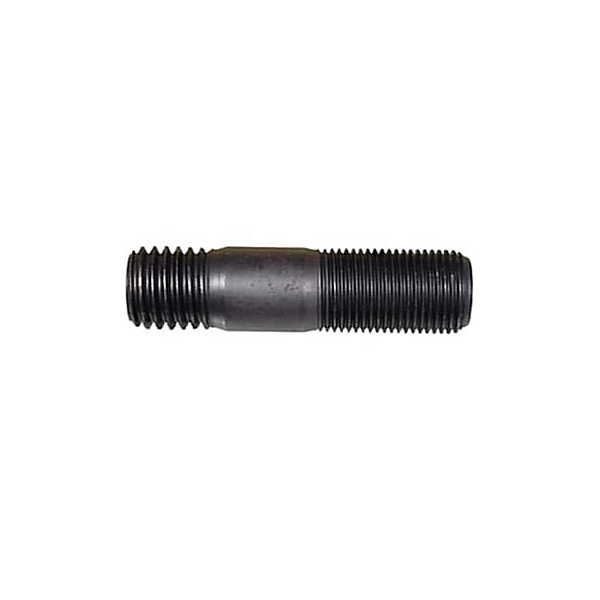

Шпильки двухсторонние (DIN 938, 939, 835)

DIN 938, 939, 835
ГОСТ 22034

DIN 938 Шпилька резьбовая оцинкованная, ввинчиваемый конец ~ 1d, резьба метрическая.

DIN 939 Шпилька резьбовая оцинкованная, ввинчиваемый конец ~ 1.25d, резьба метрическая.

DIN 835 Шпилька резьбовая, ввинчиваемый конец ~ 2d, резьба метрическая.

Категории: , ,

Описание

DIN 938 ШПИЛЬКА РЕЗЬБОВАЯ ОЦИНКОВАННАЯ, 1D

DIN 938 Шпилька резьбовая оцинкованная, 1d с метрической резьбой М5 М6 М8 М10 М12 М16

Стандарт DIN 938 соответствует ГОСТ 22033.



Материалы:

  • Сталь 5.6, 5.8, 8.8.
  • Сталь с покрытием: гальваническая оцинковка.
  • Сталь нержавеющая А2, А4.
  • Цветные металлы, сплавы: латунь.
Размеры резьбовой шпильки DIN 938 (сталь нержавеющая А2) в мм
b2 (l≤125) 16 18 22 26 30 34/38 42/46 50 54 66
b2 (l≥125-200) 22 24 28 32 36 40/44 48/52 56 60 72
b1 5 6 8 10 12 14/16 18/20 22 24 30
l d1
M5 M6 M8 M10 M12 M14/16 M18/20 М22 М24 М30
16 + + +
20 + + + + +
25 + + + + +
30 + + + + + +
35 + + + + + +
40 + + + + + +
45 + + + + + + +
50 + + + + + + + + + +
55 + + + + + + + +
60 + + + + + + + + + +
65 + + + + + + + +
70 + + + + + + + + + +
75 + + + + + + + +
80 + + + + + + + + + +
85 + + + + + + + +
90 + + + + + + + + + +
95 + + + + + + +
100 + + + + + + + + + +
110 + + + + + + + + +
120 + + + + + + + + + +
125 +
130 + + +
140 + +
150 + + +
180 +
M5 M6 M8 M10 M12 M14/16 M18/20 М22 М24 М30

Вы можете заказать и купить резьбовые шпильки ~ 1d оптом по договорным ценам.



DIN 939 ШПИЛЬКА РЕЗЬБОВАЯ ОЦИНКОВАННАЯ, 1.25D

DIN 939 Шпилька резьбовая оцинкованная, 1.25d с метрической резьбой М5 М6 М8 М10 М12 М16

Стандарт DIN 939 соответствует ГОСТ 22034, ГОСТ 22035.



Материалы:

  • Сталь 5.6, 5.8, 8.8, 10.9.
  • Сталь с покрытием: гальваническая оцинковка
  • Сталь нержавеющая А2, А4.
  • Цветные металлы, сплавы: латунь.
Размеры резьбовой шпильки DIN 939 (сталь нержавеющая А2) в мм
b2 (l≤125) 16 18 22 26 30 34/38 42/46 50 54 66
b2 (l≥125-200) 22 24 28 32 36 40/44 48/52 56 60 72
b1 6.5 7.5 10 12 15 18/20 22/25 28 30 38
l d1
M5 M6 M8 M10 M12 M14/16 M18/20 М22 М24 М30
16 + + +
20 + + + + +
25 + + + + +
30 + + + + + +
35 + + + + + +
40 + + + + + +
45 + + + + + + +
50 + + + + + + + + + +
55 + + + + + + + +
60 + + + + + + + + + +
65 + + + + + + + +
70 + + + + + + + + + +
75 + + + + + + + +
80 + + + + + + + + + +
85 + + + + + + + +
90 + + + + + + + + + +
95 + + + + + + +
100 + + + + + + + + + +
110 + + + + + + + + +
120 + + + + + + + + + +
125 +
130 + + +
140 + +
150 + + +
180 +
M5 M6 M8 M10 M12 M14/16 M18/20 М22 М24 М30

Вы можете заказать и купить резьбовые шпильки ~ 1.25d оптом по договорным ценам.



DIN 835 ШПИЛЬКА РЕЗЬБОВАЯ, ВВИНЧИВАЕМЫЙ КОНЕЦ ~ 2D

DIN 835 Шпилька резьбовая, ввинчиваемый конец ~ 2d, резьба метрическая, ГОСТ 22038-76

Стандарт DIN 835 соответствует ГОСТ 22038-76.



Материалы:

  • Сталь 5.6, 5.8, 8.8.
  • Сталь с покрытием: гальваническая оцинковка
  • Сталь нержавеющая А1, А2, А3, А4, А5.
  • Цветные металлы, сплавы: латунь.
Размеры резьбовой шпильки DIN 835 в мм
b1 12 16 20 24 32
b2≤125 18 22 26 30 38
b2≤200 24 28 32 36 44
l d
M6 M8 M10 M12 M16
16 + +
20 + + +
25 + + + +
30 + + + +
35 + + + + +
40 + + + + +
45 + + + + +
50 + + + + +
55 + + + +
60 + + + + +
65 + + + +
70 + + + + +
80 + + + + +
90 + + + +
100 + + + + +
120 + + + +

Вы можете заказать и купить резьбовые шпильки ~ 2d оптом по договорным ценам.
