Пружины

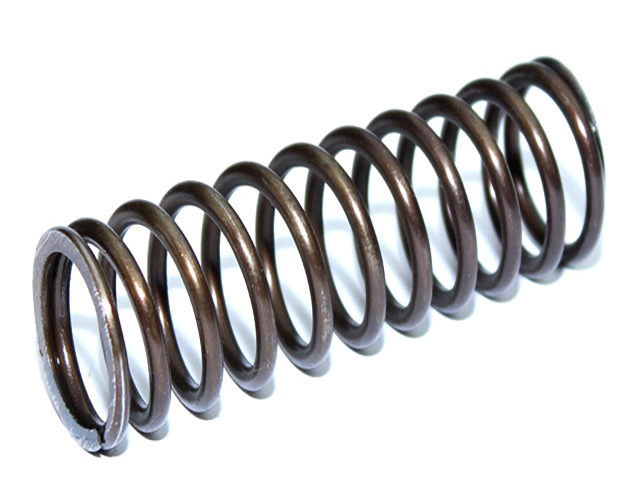

Пружины сжатия
(DIN 2098)
- Dt - Диаметр проволоки
- Dm - Средний размер
- L0 , мм.
- nv - Количество рабочих витков
- Ln - Длина нагруженной пружины
- Fn - Усилие пружины в Н. при Ln
- с - Жесткость, Н/мм (EN 10270-1-SM)
- Sn - Ход пружины при Ln
| Dt , мм. | Dm , мм. | L0 , мм. | nv | Ln , мм. | Sn , мм. | F0 , Н. | c, Н./мм. |
| от 2.00 | 10.00 | 18.00 | 3.50 | 6.80 | 318.00 | 11.20 | 46.60 |
| до 10 | до 125 | до 1015,00 | до 18,50 | до 277,00 | до 738,00 | до 2079,00 | до 183,00 |

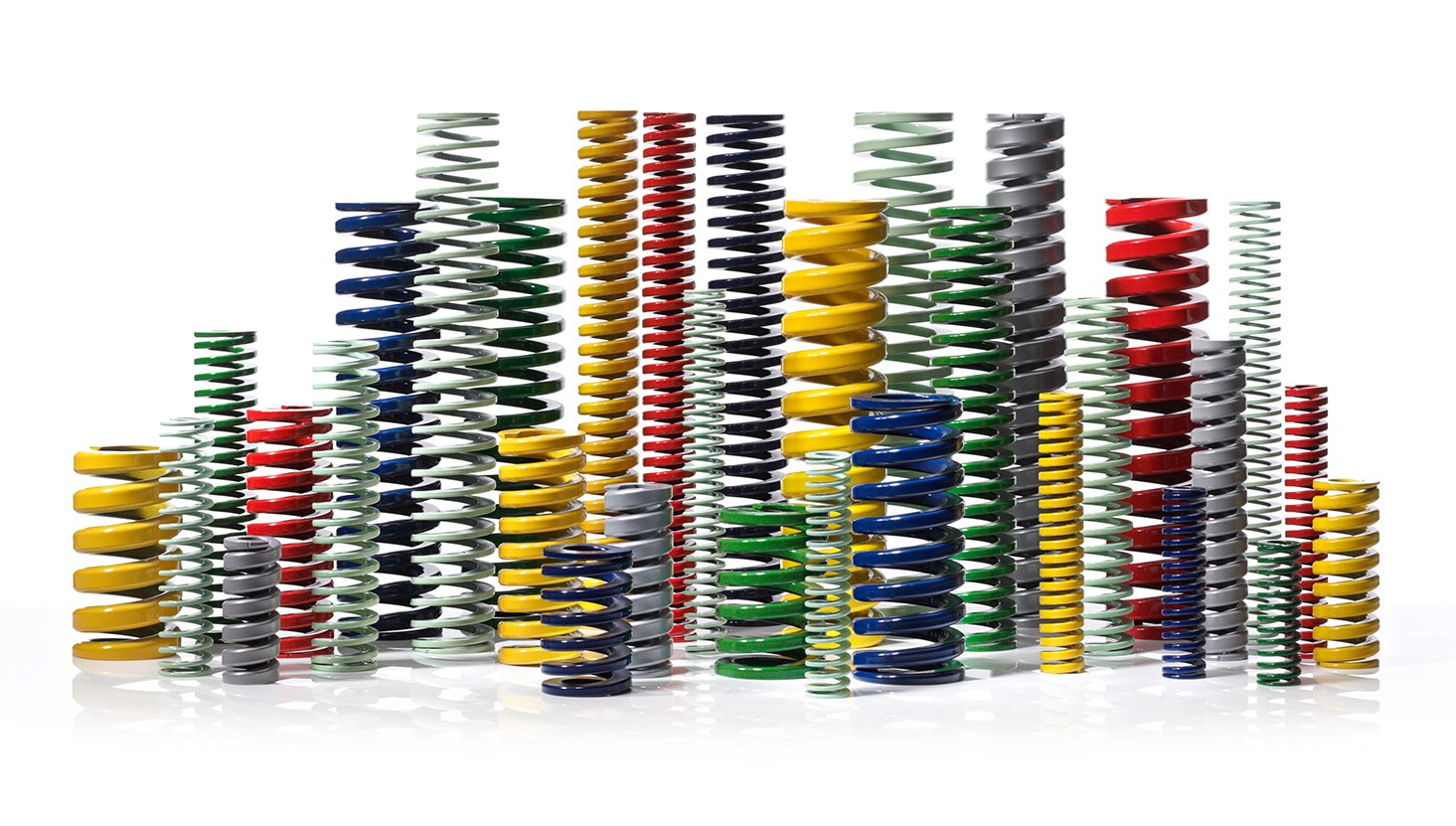

Инструментальные пружины
(ISO 10243)
Инструментальная пружина стандарта ISO 10243 производится в нескольких исполнениях:
- Пружина ISO 10243 легкая (Л);
- Пружина ISO 10243 средняя (Ср);
- Пружина ISO 10243 тяжелая (Т);
- Пружина ISO 10243 сверх-тяжелая (СТ).
Таблица параметров:
| Предполагаемый жизненный цикл | Наружный диаметр (мм) | Серия | ||||||||
| 10 | 12,5 | 16 | 20 | 25 | 32 | 40 | 50 | 65 | ||
| Нагрузка [N] | ||||||||||
| + 3000.000 циклов | 70 | 130 | 185 | 315 | 560 | 830 | 1130 | 2320 | 3250 | Л |
| 110 | 190 | 330 | 525 | 845 | 1520 | 2030 | 3050 | 5310 | Ср | |
| 125 | 200 | 380 | 935 | 1560 | 2530 | 3270 | 4860 | 8440 | Т | |
| 145 | 230 | 455 | 1090 | 1760 | 2800 | 4770 | 6820 | 11890 | СТ | |
| Нагрузка [N] | ||||||||||
| ~ 1500.000 циклов | 80 | 150 | 220 | 380 | 675 | 990 | 1360 | 2780 | 3900 | Л |
| 130 | 230 | 400 | 625 | 1010 | 1830 | 2430 | 3660 | 6370 | Ср | |
| 155 | 250 | 480 | 1170 | 1950 | 3170 | 4090 | 6070 | 10560 | Т | |
| 170 | 270 | 535 | 1280 | 2070 | 3290 | 5610 | 8030 | 13990 | СТ | |
| Нагрузка [N] | ||||||||||
| 300-500.000 циклов | 95 | 180 | 260 | 440 | 780 | 1160 | 1590 | 3240 | 4540 | Л |
| 150 | 255 | 450 | 705 | 1140 | 2060 | 2730 | 4120 | 7170 | Ср | |
| 170 | 275 | 525 | 1290 | 2140 | 3480 | 4490 | 6670 | 11610 | Т | |
| 195 | 350 | 605 | 1440 | 2320 | 3700 | 6300 | 9020 | 15740 | СТ | |
| Нагрузка [N] | ||||||||||
| 100-200.000 циклов | 110 | 200 | 300 | 500 | 890 | 1320 | 1810 | 3710 | 5190 | Л |
| 170 | 280 | 500 | 780 | 260 | 2280 | 3040 | 4580 | 7960 | Ср | |
| 185 | 300 | 570 | 1400 | 2340 | 3800 | 4900 | 7280 | 12660 | Т | |
| 215 | 340 | 670 | 1605 | 2585 | 4120 | 7010 | 10040 | 17330 | СТ | |

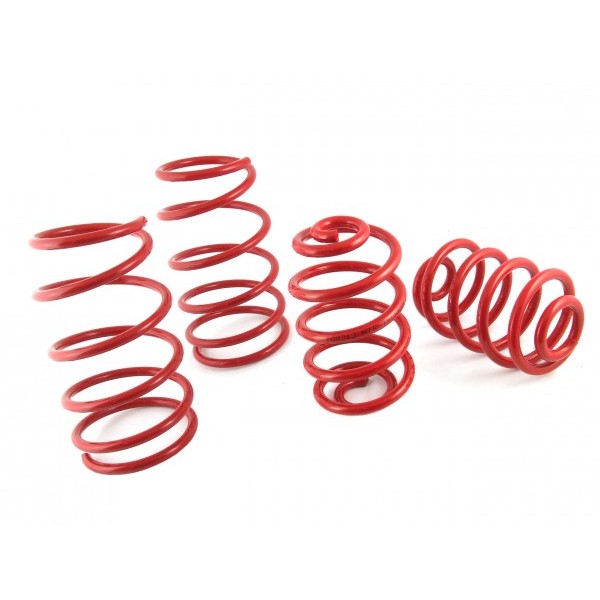

Вибрационные пружины
(SF-TFV)
Пружина сжатия с конечными винтами в центре для установки с болтом. Используется, например, на вибраторах. Болт не входит.
Dt = Диаметр проволоки
Dy = Наружный диаметр
Lo = Свободная длина
Po = Высота
d = Диаметр отверстия
c = Жескость
Fn = Макс. допустимое усилие пружины в Ньютонах
Ln = Длина при нагрузке в Fn
Метериал: Пружины сталь SS 1774-04 (EN 10270-1-SM)

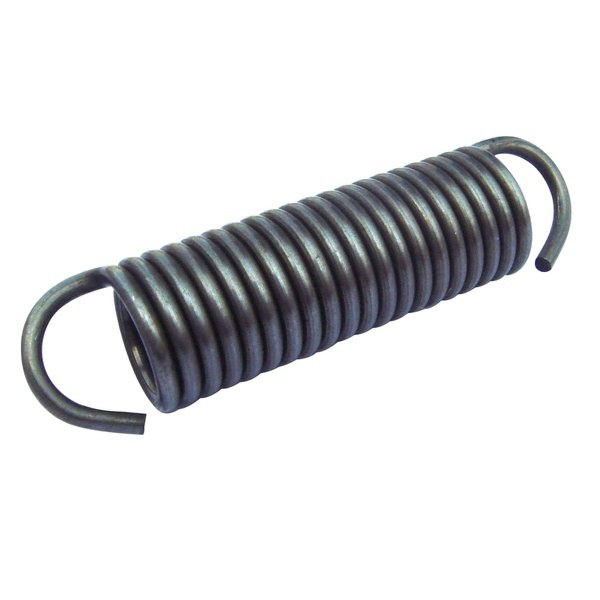

Пружины растяжения
Dt = Диаметр проволоки
Dy = Наружный диаметр
Lo = Свободная длина
nv = Число рабочих витков
c = Жесткость Н/мм
Fo = Первоначальное условие, например усилие требуемое перед растяжением пружины
L1 = Допустимая длина растяжение для динамической нагрузки
F = Усилие пружины в Ньютонах
s = Ход пружины
Материал: SS 1774-05 (EN 10270-1-SH)
SS 2331-06 (EN 10270-3-1.4310)
Допуски: SS 2384
Макс. рабочая температура: SS 1174-04 - 150 градус/цельсий
